ジムニーにフォグランプを後付け！車検基準から手順・費用まで解説

こんにちは。スマート軽ライフの「ゆう」です。

悪天候時のドライブや夜間の林道走行など、視界が悪いシチュエーションで頼りになるのがフロント周りのライティングですよね。

でも、自分のジムニーにフォグランプを後付けしようと思ったとき、「車検に通るのか不安」「純正スイッチの配線はどうするの？」「LED化したいけれど費用や選び方がわからない」といった悩みを抱えていませんか。

この記事では、現行のJB64型から根強い人気のJB23型まで、愛車をより安全でかっこよくカスタマイズしたいというあなたの疑問にお答えします。

自分で作業を検討している方も、プロにお願いしようとしている方も、まずは知っておくべきポイントをまとめました。

ジムニーにフォグランプを後付けする前の必須知識

ジムニーのカスタマイズの中でも、実用性とドレスアップ効果の両方を一気に得られるのがライティングチューンです。普段から当ブログのジムニー関連記事を読んでくださっている方ならご存知かもしれませんが、外装の印象をガラッと変えるのにもうってつけなんですよね。ただ、車の光り物には厳密なルールがあるのも事実なんですよね。まずはパーツ選びや実際の作業を始める前に、絶対に知っておきたい法律の決まりや、最新のLEDトレンドについて一緒に確認していきましょう。

車検に通る明るさと色の保安基準

ジムニーのフォグランプ後付けにおいて、デザインや明るさよりも先に考えなければならないのが「保安基準」です。日本の法律では、他のドライバーが眩しくて前が見えなくなる現象（グレア）を防ぐために、かなり細かい決まりが設定されています。

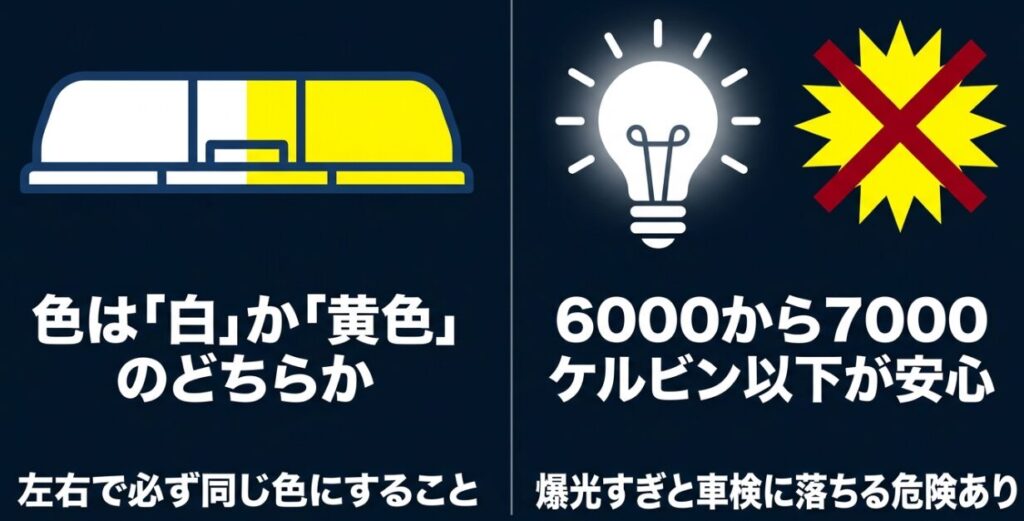

まず発光色についてですが、保安基準では「白色」または「淡黄色（イエロー）」のどちらかに限定されています（出典：国土交通省『道路運送車両の保安基準』）。そして、左右で必ず同じ色にしなければなりません。「右側を白、左側を黄色」といったアシンメトリーなスタイルはNGですよ。

ちなみに、ヘッドライトのイエローバルブは平成18年（2006年）以降に製造された車では禁止されていますが、フォグランプに関しては年式問わずイエローが合法として認められています。ここ、結構勘違いしやすいポイントかなと思います。

色温度と明るさ（光度）のルール

色温度（ケルビン数）については法律上に明確な上限数値はないものの、実務上は8,000ケルビンを超えると青白いと判断され、車検に通らない可能性が極めて高くなります。実用性と車検の安心感を両立するなら、6,000〜7,000ケルビン以下の製品を選ぶのが無難ですね。

明るさ（カンデラ）については、ジムニーの製造年式によって基準が大きく変わります。

つまり、最近のジムニーに「爆光」を謳う過剰に明るいフォグランプを取り付けると、数値上はセーフでも、検査官の判断で「対向車が眩しすぎる」として不合格になるリスクがあるということです。

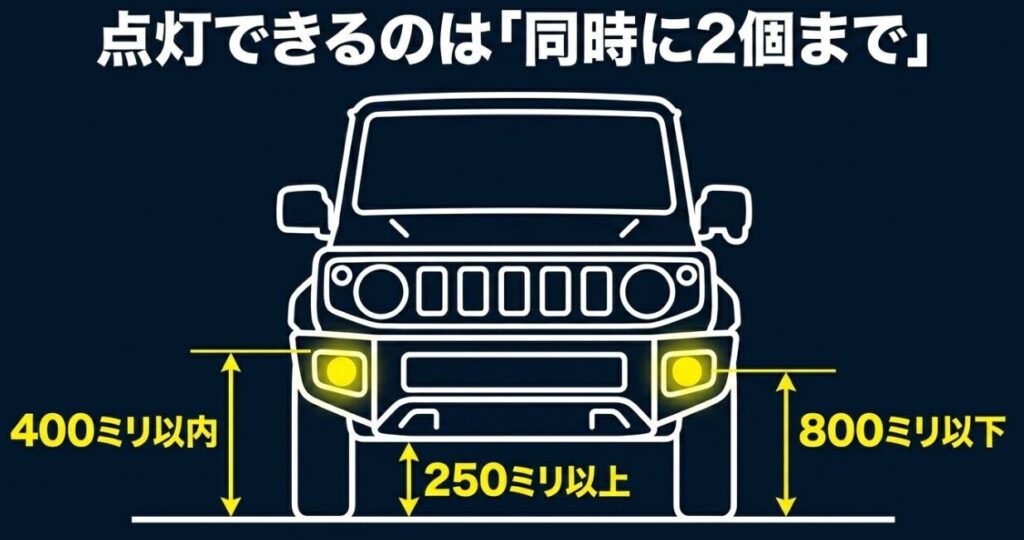

取り付け位置と個数の厳しい規定

バンパーガードやルーフキャリアに、たくさんのランプを並べるスタイルはジムニーならではのカッコよさがありますよね。でも、フロントフォグランプとして「同時に点灯できるのは2個まで」と決められています。

もし4つのランプをフロントに付けるなら、スイッチを切り替えても「どんな時でも絶対に2個しか光らない」ような専用の配線回路（排他的論理回路など）を組まないと違法になってしまいます。

また、設置位置についても細かく決まっています。

項目	基準値
地上高（下縁）	地面から250mm以上
地上高（上縁）	地面から800mm以下
横方向の位置	車両の最外側から400mm以内

後付けのステーを自作する場合などは、これらの寸法にきちんと収まっているか、メジャーでしっかり測っておくことが大切です。また、光軸は必ず下向きで、「左右に動かせない構造」であることも求められますよ。

※法律や車検の基準は変更される場合があります。ご自身で作業される際は、あくまで一般的な目安として捉え、正確な情報は国土交通省の公式サイトをご確認いただくか、専門家にご相談くださいね。

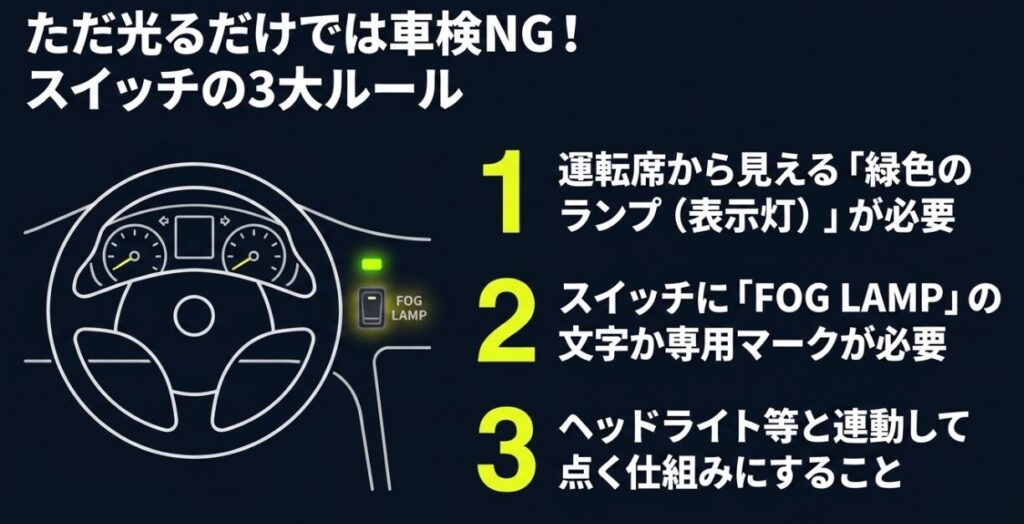

スイッチ配線と点灯表示灯のルール

フォグランプの本体を取り付けるのと同じくらい大切なのが、車内での操作周りです。実は、「ただ光ればいい」というわけではないんです。

フロントフォグランプを設置した場合、運転席に座ったまま点灯していることが一目でわかる「点灯表示灯（インジケーター）」の設置が義務付けられています。色は緑色が一般的で、車検的にも一番安心です。また、操作スイッチにはそれがフォグランプ用だとわかるように、ISO規格のマーク（左向きのランプから3本の斜め線と波線が出ているあのマーク）か、「FOG LAMP」という文字を表記する必要があります。

電気の配線については、「スモールランプ（車幅灯）かヘッドライトが点いている時だけフォグランプをオンにできる」というスモール連動回路にするのが、車検のトラブルを避けるための大原則です。

リアフォグランプはさらに基準が厳しい

悪天候時に後ろからの追突を防ぐリアフォグランプ（後部霧灯）の増設を考えている方もいるかも。でも、リアフォグはフロントよりもはるかにルールが厳格です。

まず、インジケーターはフロントと区別するために必ず「橙色（アンバー）」でなければなりません。そして、配線には以下のような複雑な条件が求められます。

これを実現するには、ただのスイッチ配線だけでなく、専用の電子リレーユニットなどを組み込む高度な知識が必要です。リアの強烈な赤色光は後続車の迷惑になりやすいので、法律でも厳しく制限されているんですね。

視界を確保する2色切り替えLED

いまジムニーのカスタム界隈で大ブームとなっているのが、「2色切り替え（デュアルカラー/ツインカラー）LEDバルブ」です。

昔は「街乗りでスタイリッシュな白にするか、悪天候に備えて黄色にするか」という究極の二択でした。でも今は、LEDチップの技術が進化して、ひとつのバルブの中に白と黄色の両方の発光素子が組み込まれているんです。これ、本当に便利ですよね。

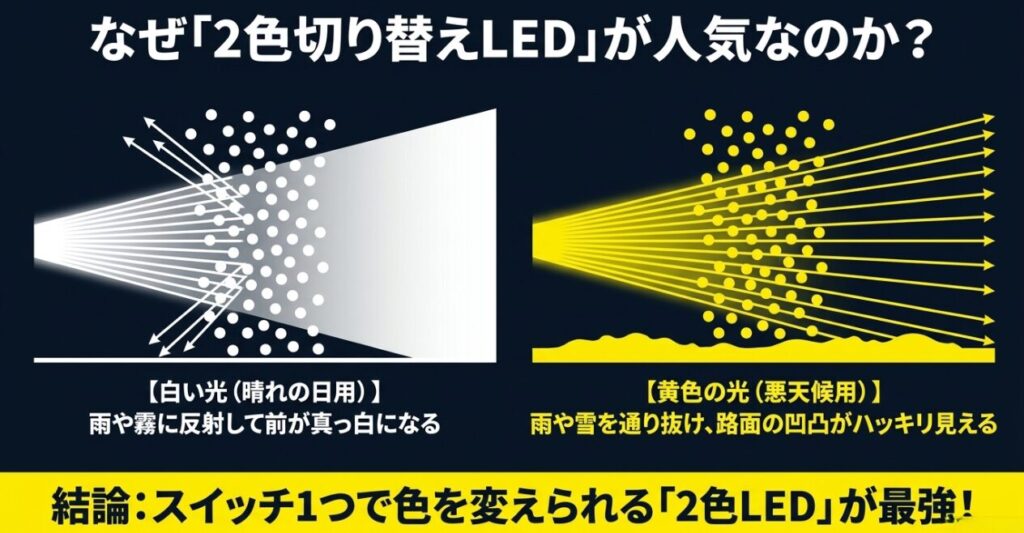

なぜ悪天候にはイエローが効くのか？

これにはちゃんとした物理学的な理由があります。

純白の光（6,000K付近）は、晴れた日のアスファルトや白線をくっきりと照らしてくれます。しかし、白色光には波長の短いブルーライト成分が多く含まれています。霧や大雨、吹雪の中でこの白い光を照らすと、空気中の水滴に光が乱反射してドライバーの目に跳ね返ってくる「ホワイトアウト（グレア現象）」を起こしてしまい、前が真っ白で見えなくなってしまうんです。

一方、イエローの光（3,000K付近）は波長が長いため、水滴や雪の粒子を通り抜けやすく、乱反射を抑えてくれます。おかげで光がしっかりと路面に届き、林道などの凹凸やわだちの形を陰影としてハッキリと伝えてくれるわけです。

2色切り替えLEDなら、普段は6,000Kのスタイリッシュな白で走り、突然のゲリラ豪雨や霧に遭遇したら、純正のフォグスイッチをカチカチッと操作するだけで瞬時に3,000Kのイエローに切り替えられます。左右のシステムが同期しているので、車検基準の「左右同色」もきっちりクリアできますよ。

おすすめLEDバルブの比較と選び方

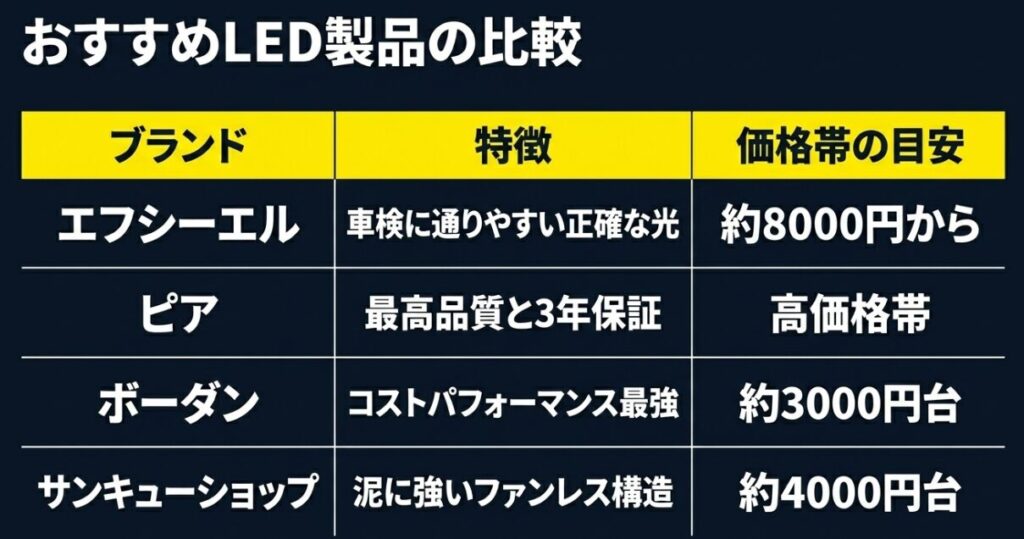

ジムニー（主にH8、H11、H16規格）に適合する2色切り替えLEDは、色々なブランドから出ています。代表的な製品の特徴を比較してみましょう。

ブランド/モデル	冷却方式・特徴	価格帯の目安	保証期間
fcl.（エフシーエル）	電動ファン冷却、正確なカットライン、角度調整機能付き	約8,000円〜1万円台	1年
PIAA LEF500	ホワイトスタートリセット機能、圧倒的なカンデラ値	高価格帯（オープン）	3年
BORDAN	360度発光、無極性設計、コスパ最強	約3,000円台	1年
San Kyu Shop	ファンレス（自然空冷）、泥水に強い高耐久	約4,500円台	店舗規定

個人的な推しポイントとしては、品質と価格のバランスなら「fcl.」が非常に優秀かなと思います。ハロゲンバルブの発光点位置を緻密に再現しているので、車検で引っかかりやすいカットラインが綺麗に出るんですよね。

もし予算に余裕があるなら「PIAA」は別格です。エンジンをかけ直した時に必ず白い光からスタートする「リセット機能」が付いているので、前回の消し忘れで色がチグハグになるのを防げます。また、過酷な環境下でも耐えうる堅牢な設計で、事業用車を除いて3年という長期間の保証が付帯しているというのも安心感が違います（出典：PIAA株式会社『公式ウェブサイト』）。

一方で、ジムニーで泥んこ遊びをするようなハードなオフローダーには、あえて電動ファンが付いていない「ファンレス構造」を選ぶのもアリです。ファンがない分、泥や小石を噛み込んで故障するリスクがゼロになりますからね。ご自身の乗り方に合わせて選んでみてください。

ジムニーへフォグランプを後付けする手順と工賃相場

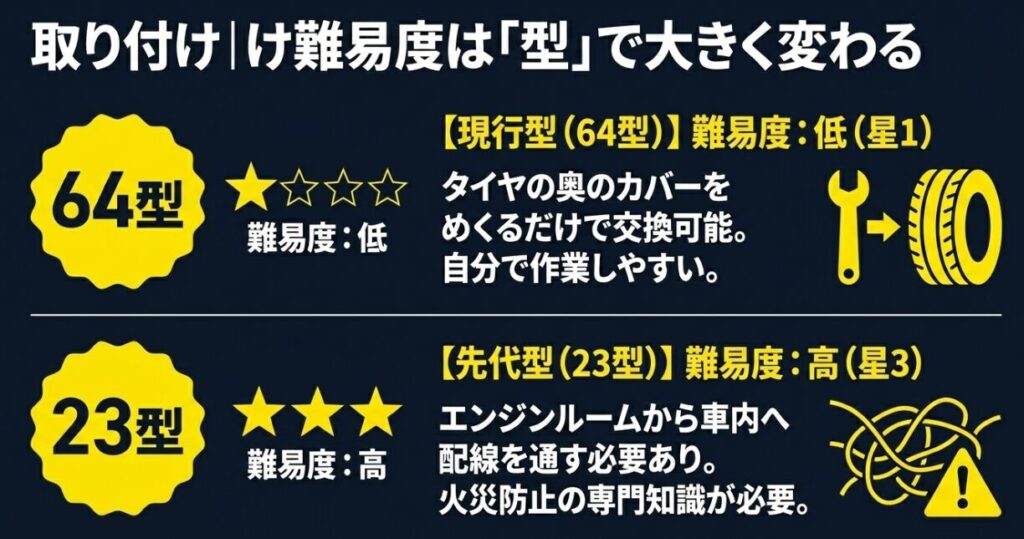

必要な知識とパーツの目星がついたら、いよいよ実際の取り付け作業について見ていきましょう。ジムニーは現行のJB64型と先代のJB23型で、取り付けの難易度がまるで違います。ここからは、実践的な作業の手順や、プロの業者にお願いした場合の費用の目安などを詳しく解説しますね。

JB64型のバンパー裏アクセスと手順

JB64型（シエラのJB74型も同様）の上級グレードなどで、もともと純正のハロゲンフォグが付いている車輌のバルブ交換なら、特殊な工具は必要ありません。DIYでも十分にチャレンジできる範囲だと思います。

まず、バンパーの裏にアクセスするためにタイヤを外したりジャッキアップしたりする必要はありません。ステアリング（ハンドル）をいっぱいに切るだけでスペースが作れます。右側の作業をするならハンドルを右全開に、左側なら左全開に切りましょう。

フェンダーライナーの解除とバルブ交換

タイヤハウスの前方にある黒い樹脂製のカバー（フェンダーライナー）をめくります。5つの樹脂クリップと、下部にある1本のプラスネジで止まっています。クリップは砂を噛んで固くなっていることが多いので、マイナスドライバーや専用のクリップ外しを使って、真ん中のピンを少し浮かせてから真っ直ぐ引き抜いてください。

カバーをめくるとフォグランプの裏側が見えます。純正バルブに刺さっている配線カプラーのツメを押しながら下に引き抜き、バルブ本体を反時計回りに45度ほど回せば、カチッと外れます。

【最重要】LED発光点の角度調整

ここで絶対に忘れてはいけないのが、新しいLEDバルブの「角度調整」です。

社外品のLEDバルブは、台座に対して発光部分の角度を六角レンチで調整できるようになっています。ジムニーの灯体に取り付けた際、LEDのチップが必ず「水平」または「垂直」（製品の説明書に従ってください）になるように、事前にイモネジを緩めて微調整をしてください。これをサボると、光が乱反射してただ眩しいだけの迷惑なフォグランプになってしまいますし、車検にも通りません。

角度を合わせたら時計回りに回して固定し、カプラーを奥までカチッと差し込みます。カバーを戻す前に、必ずエンジンをかけて左右の色が揃っているか点灯テストをしてくださいね。

JB23型のリレーハーネス配線と貫通

現行型とは異なり、先代のJB23型の低グレードやフォグ無し車輌にジムニーのフォグランプ後付けを行う場合は、難易度がグッと上がります。そもそも車体側にフォグ用の配線が通っていないため、バッテリーからの電源確保や車内への配線引き込みといった、本格的な電装作業が必要になるんです。

なぜ「リレー」が必要なのか

フォグランプは左右合わせて約10アンペア近い大きな電流を使います。これを、運転席に後付けした小さなスイッチへ直接流し込んでしまうと、スイッチ内部が熱で溶けたり、最悪の場合は車両火災の原因になったりします。

そこで「電磁リレー」の出番です。バッテリーから引っ張ってきた太い配線（大電流）はリレーを経由して直接フォグランプへ。車内のスイッチには、リレーを作動させるためのごくわずかな電流だけを流します。これで安全に大電力をコントロールできるわけです。

DIYでやるなら、「K-Products」の純正フォグランプ用配線キットや、「INEXショップ」の汎用リレーキットなどを使うと、安全で確実な回路が組みやすいのでおすすめです。

最大の難所・バルクヘッドの貫通

JB23型の作業で一番大変なのが、エンジンルームから車内へ配線を引き込む「バルクヘッド（隔壁）貫通」作業です。

純正の太い配線束が通っているゴム栓（グロメット）の隙間を慎重に確保し、配線ガイドなどの硬いワイヤーを使って車内へ引き込みます。この時、配線が鉄板の鋭いフチと擦れてショートしないよう、必ずコルゲートチューブで保護し、最後は防水シーラントでしっかり塞いでくださいね。

車検で落ちないための光軸調整法

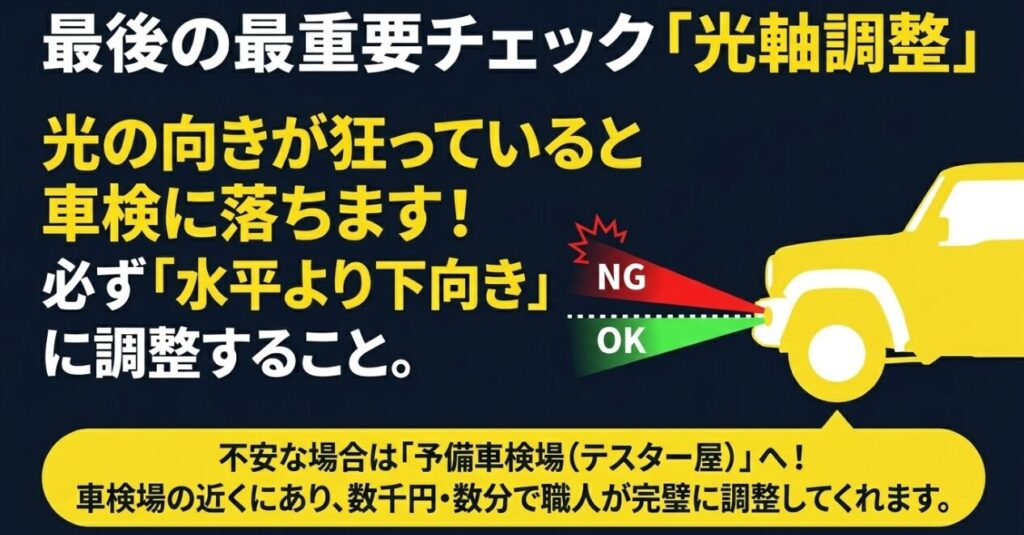

本体の取り付けや配線が終わってホッと一息つきたいところですが、最後に一番大切な作業が待っています。それが「光軸調整（エイミング）」です。これを適当に済ませてしまうと、どれだけ高級なバルブでも車検NGになってしまいます。

とくに2色切り替えLEDの場合、ひとつの基盤に白と黄色のチップが少しズレて配置されているため、光を壁に当てた時のカットライン（明暗の境界線）の高さが色によって変わってしまう現象がよく起こります。

もし、低い方のカットラインに合わせてギリギリの高さに調整してしまうと、もう一つの色に切り替えた瞬間、ハイビームのように上を向いてしまい対向車を直撃します。「ヘッドライトより低ければいいや」というのも間違いで、フォグ単体として必ず水平より下を向いている必要があります。

ハロゲンから交換する場合は、交換前にガレージの壁などに車を向けて点灯させ、元のカットラインにマスキングテープを貼って目印にしておくと、新しいLEDバルブの調整が劇的に楽になりますよ。

業者へ依頼した場合の費用と工賃

配線の取り回しによる火災リスクや、ミリ単位のシビアな光軸調整など、フォグランプの後付けは専門的な知識が問われます。「自分でやるのはちょっと怖いかも…」と感じた方は、無理せずプロにお願いするのも賢い選択です。

では、業者にお願いした場合、費用はどれくらいかかるのでしょうか。

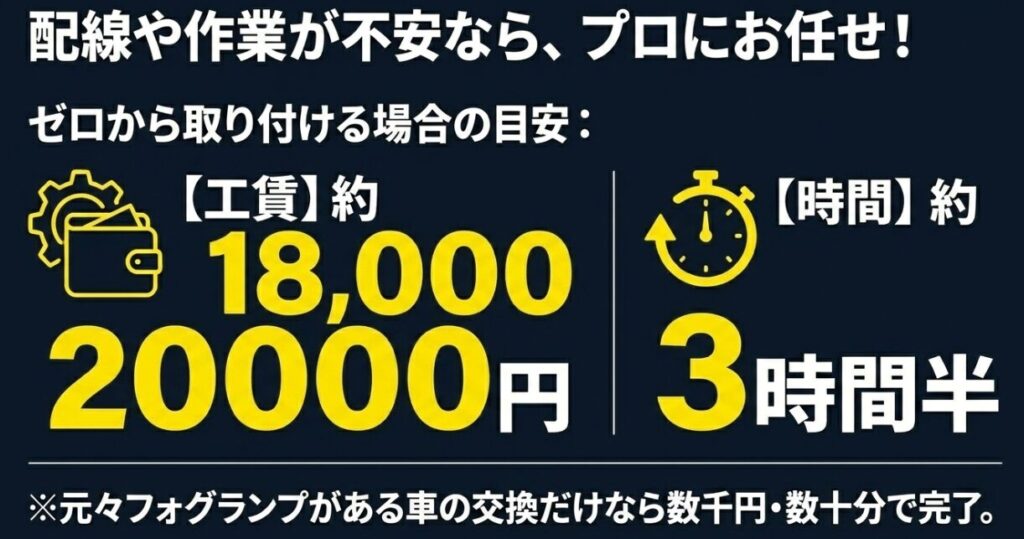

整備工場の実績データを参考にすると、フォグランプ非装着の車輌に対して、バンパーを外してランプを新設し、リレーや配線をイチから引き直して光軸調整まで行うフルコースの作業で、工賃の相場は約1万8,000円〜2万円前後、作業時間は3時間半程度が一つの目安となります。

※元々フォグランプが付いている車輌の「バルブのみの交換」であれば、数千円、時間も15〜30分程度で済むケースがほとんどです。

これらはあくまで一般的な目安であり、持ち込むパーツの種類（持ち込み対応不可のお店もあります）や、お店の料金設定によって大きく変動します。最終的な判断や正確な見積もりは、必ずお近くの専門業者やディーラーにご相談くださいね。

予備車検場のテスター屋を活用する

「DIYで取り付けはできたけれど、光軸が車検の基準（他の交通を妨げないこと）にきちんと収まっているか不安…」という方にご提案したいのが、「テスター屋（予備車検場）」の活用です。

各都道府県の陸運支局の近くには、必ずと言っていいほどこの予備車検場があります。ここは本番の車検と同じ光学ヘッドライトテスターの設備を持っていて、一般のユーザーでも利用できるんです。

予約不要でふらっと立ち寄れるところが多く、数千円という安い費用で、しかも数分で保安基準にバッチリ合うように職人さんが光軸を合わせてくれます。カスタマイズの合法性と安全性を最終確認するうえで、これほど心強い味方はありません。DIY派の方はぜひ有効活用してみてくださいね。

＞＞ジムニーのカスタムパーツおすすめ大全！初心者でも安心の車検対策

ジムニーのフォグランプ後付けに関するぶっちゃけQ&A

DIYで自分でやるのと業者に頼むの、ぶっちゃけどっちがいい？

正直なところ、現行のJB64でバルブを交換するだけなら、タイヤの隙間から自分でサクッとやっちゃうのがおすすめです。でも、JB23などで配線をイチから引っ張らないといけないなら、私なら迷わずプロに投げちゃいますね。バルクヘッドを貫通させたりリレーを組んだりって、配線を間違えて車を燃やしちゃうリスクもあるので結構怖いんですよ。工賃2万円を払ってでも安心感を買うのが正解かなと思います。

2色切り替えLEDって、本当に悪天候で違いがわかるの？

これ、実際走ってみるとめちゃくちゃ違いがわかりますよ。以前、真っ白な光のまま濃霧の山道に突っ込んだとき、目の前が白い壁みたいになって前が全く見えず、本気で焦りました。でもスイッチでイエローに切り替えた瞬間、路面の凹凸やわだちがくっきり浮かび上がって感動したのを覚えています。一度この便利さと安心感を知っちゃうと、もう単色には戻れないというのが本音ですね。

とにかく明るい爆光フォグにしたいんだけど、どう思う？

カスタム好きとしては目立ちたい気持ち、すごくわかります。でも、実際に対向車からパッシングされまくるのは正直かなりキツイです。運転していて気を遣いますし、車検のたびに検査官に睨まれてビクビクするのも面倒ですよね。自分なら、ただ無駄に眩しいだけの無名ブランドより、程よい明るさでカットラインがスパンときれいに出る有名メーカー品を選びます。結果的にそのほうが実用的で、大人のかっこよさが出ると思いますよ。

ジムニーのフォグランプ後付けまとめ

ここまで、ジムニーのフォグランプ後付けに関するルールから手順、費用までを解説してきました。

フォグランプのカスタマイズは、オフロード車らしい無骨なルックスを強調するだけでなく、濃霧や大雨といった極限状態での安全を確保する大切な装備です。特に最新の2色切り替えLEDは、天候に合わせて瞬時に最適な視界を手に入れられるため、ジムニーの走破性をさらに引き上げてくれる素晴らしいアイテムだと思います。

しかし、その恩恵を安全に受け取るためには、道路運送車両法が定める明るさや色、配線回路のルールを守り、対向車を幻惑しない正確な光軸調整を行うことが絶対条件です。

自分で挑戦して技術を磨くのも楽しいですし、プロにお任せして確実な安心を得るのも良い選択です。この記事でお伝えしたポイントを参考に、ルールを守って、あなたのジムニーをより安全でかっこいい相棒に仕上げてくださいね！
